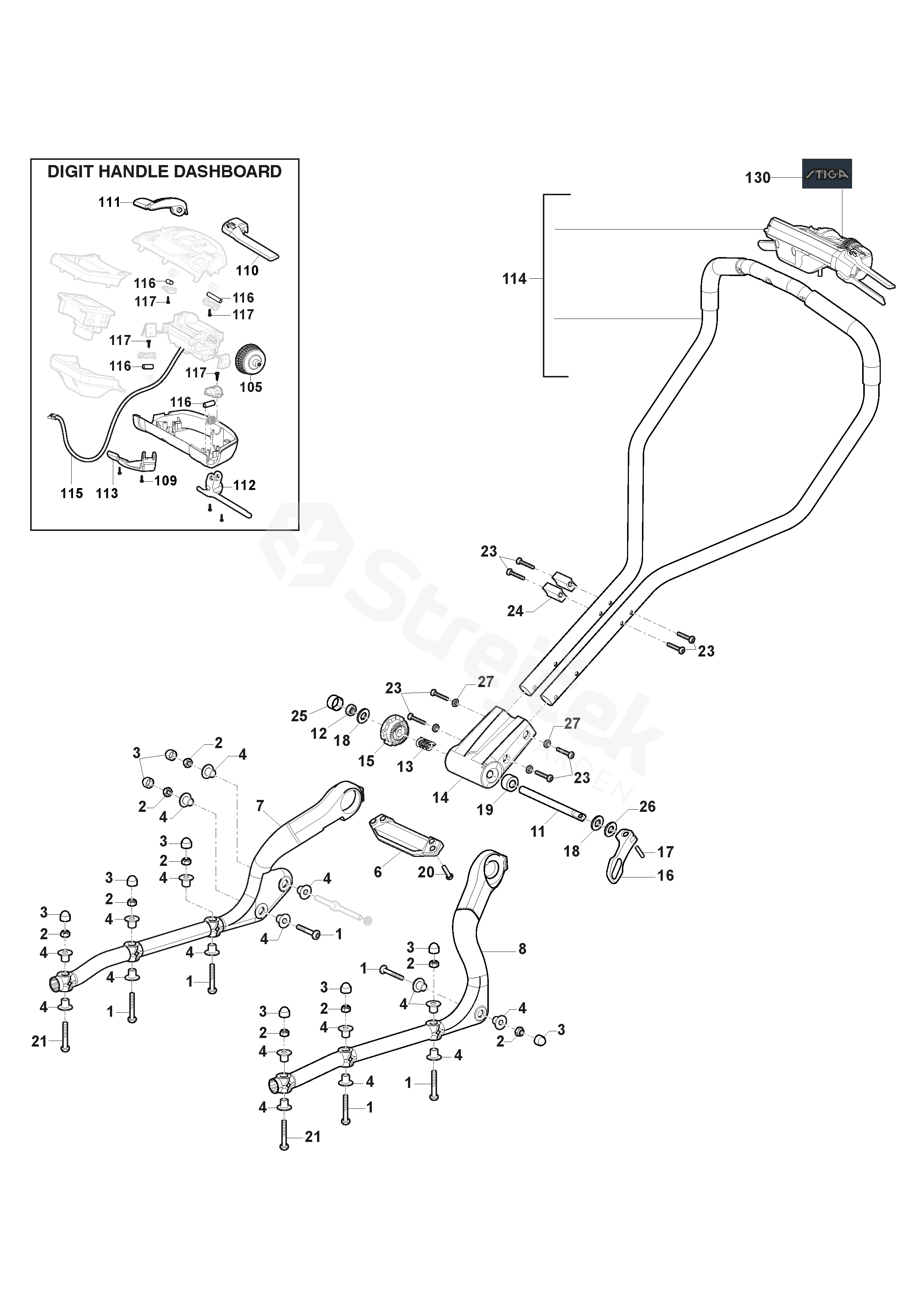

Náhradní díly - rozkres - MODEL-1 MODEL-1 (2018) - RUKOJEŤ

vše pro vaše stroje

MODEL-1 MODEL-1 (2018)

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro MODEL-1 (2018)

1	ŠROUB	112735713/0
2	MATICE	112155000/0
3	CAP	118203854/0
4	Dolní rukojeť upevnění Bush	322041971/0
6	Připojení Dolní centrální spoj	322745061/0
7	Pravé táhlo, spodní část	381007627/0
8	Levé táhlo, spodní část	381007629/0
11	KOLÍČEK	122524364/0
12	MATICE	112156603/0
13	PRUŽINA	122430215/0
14	Horní centrální kloub	322745058/0
15	Fixace Bush	322245065/0
16	Zamykací páka rukojeti	322319535/0
17	KOLÍČEK	112645708/0
18	PRUŽNÁ PODLOŽKA	112530150/0
19	Kuželovitý posuvný keř	122042653/0
20	ŠROUB	112735664/0
21	ŠROUB	112691200/0
23	ŠROUB	112735712/0
24	ROZPĚRKA	122167707/0
25	CAP	118203857/0
26	Rychlé uvolnění Posuvné Bush	122041945/0
27	PODLOŽKA	112540040/0
105	Regulace ochlazovacího knoflíku	322399868/0
109	ŠROUB	112728715/0
110	OPC levá páčka, žlutá Od 01-Říjen-2018	322322906/0
111	OPC levá páčka, žlutá Do 30-září-2018	322322906/1
112	Pravá páka, řízení Od 01-Říjen-2018	322321720/1
113	Pravá páka, řízení Do 30-září-2018	322321720/0
114	Klika, horní část Od 01-Říjen-2018	381007641/0
115	Připojovací kabel	118810815/0
116	KOLÍČEK	112622640/1
117	ŠROUB	112728700/0
130	Logo STIGA Štítek	114370454/0
