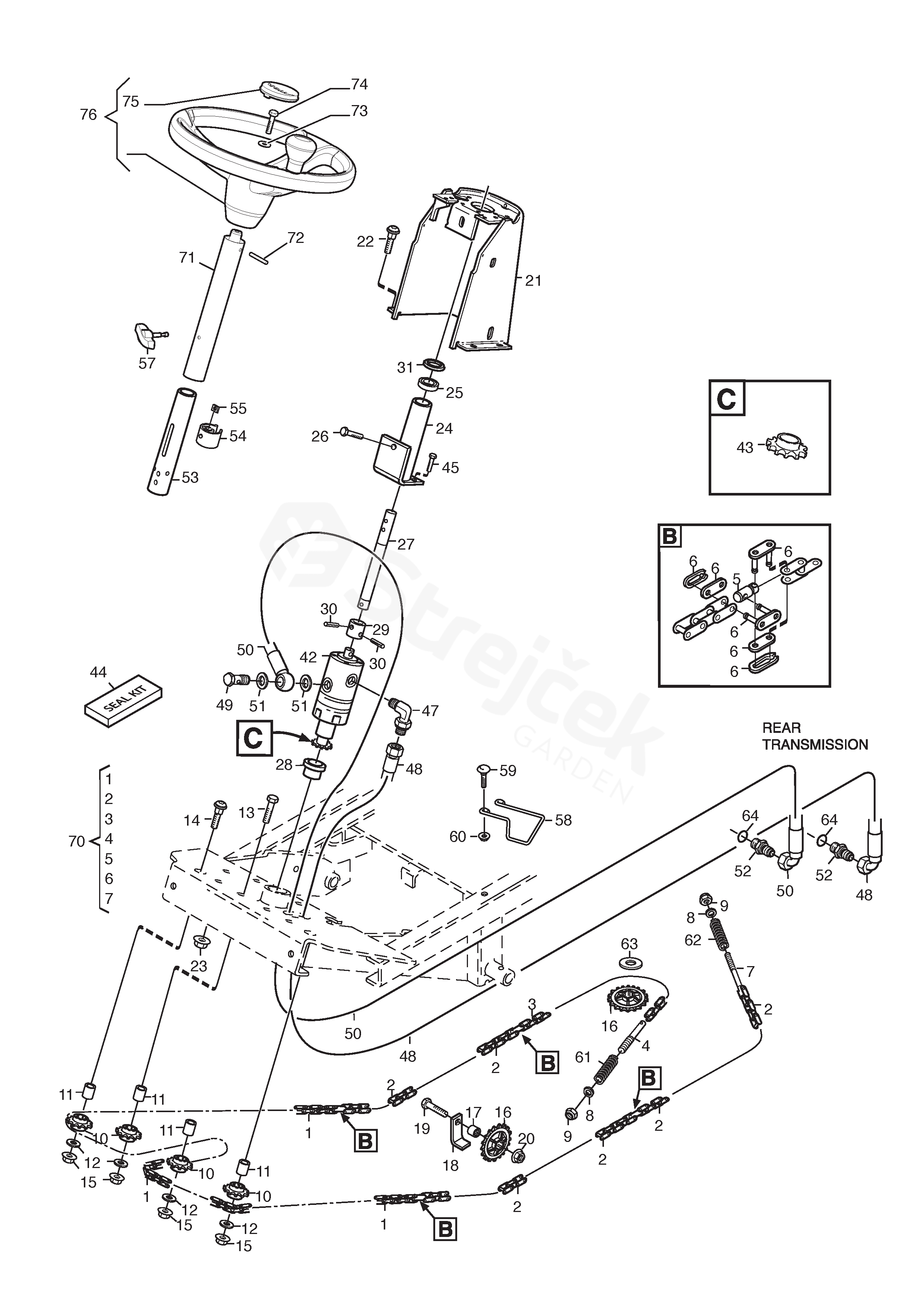

Náhradní díly - rozkres - Park 420 P Park 420 P (2015) - ŘÍZENÍ

vše pro vaše stroje

Park 420 P Park 420 P (2015)

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro Park 420 P (2015)

1	ŘETĚZ 83 odkazů	1134-6374-06
2	ŘETĚZ 41 odkazů	1134-6374-02
3	ŘETĚZ 45 odkazů	1134-6374-04
4	Koncová vsuvka L = 110 mm	1134-3550-01
5	Spojovací vsuvka	1134-3565-01
6	CHAIN LOCK	1134-2824-01
7	Koncová vsuvka L = 90 mm	1134-3550-02
8	PODLOŽKA	9699-0090-02
9	MATICE	112155000/0
10	ŘETĚZKA	1134-2816-01
11	BUSHING	1134-0041-02
12	PODLOŽKA	9699-0035-02
13	ŠROUB	112794900/0
14	ŠROUB	9897-1040-12
15	MATICE	9739-1031-22
16	ŘETĚZKA	1134-3547-01
17	BUSHING	1134-0041-01
18	Drátěná svorka	1134-0046-00
19	ŠROUB	112794300/0
20	MATICE	9739-1031-22
21	Kryt sloupku řízení	1137-0066-01
22	ŠROUB	9897-0820-16
23	MATICE	112154220/0
24	Sloupek řízení Sestava	1137-0044-01
25	KULIČKOVÉ LOŽISKO	9549-0017-00
26	ŠROUB	9945-0816-16
27	TÁHLO ŘÍZENÍ	1137-0045-01
28	BUSHING	1134-4114-01
29	SPOJKA	1134-4118-01
30	Vyhledání pinu	9595-0256-01
31	PODLOŽKA	9695-0011-00
42	Posilovač řízení Včetně pos 43	1137-0446-01
43	Pastorek (posilovač řízení)	1139-2106-01
44	Posilovač řízení sady těsnění	1139-2074-01
45	ŠROUB	9939-0612-16
47	Hydraulická spojka 90	1134-7073-01
48	HYDRAULICKÁ HADICE L = 1740 mm	1137-0195-02
49	Banjo Šroub 3/8	1134-6323-01
50	HYDRAULICKÁ HADICE L = 2050 mm	1137-0214-03
51	PODLOŽKA	1134-4948-02
52	Hydraulická vsuvka	1134-4282-01
53	Řízení Trubka-Vnitřní Sestava	1137-0070-01
54	Kluznice	1134-5177-01
55	MATICE	9710-0631-12
57	KŘÍDLOVÁ MATICE	337394201/0
58	VODÍTKO	1137-0112-01
59	ŠROUB	112815200/0
60	MATICE	9739-0631-22
61	PRUŽINA L = 58 mm	1134-3817-01
62	PRUŽINA L = 33 mm	1134-3817-02
63	PODLOŽKA	337670201/0
64	O-KROUŽEK	9404-0028-01
70	Řízení řetěz Sestava Včetně pos 1 - 6	1134-6379-02
71	SLOUPEK ŘÍZENÍ	387520107/0
72	Elastický kolík	112620299/0
73	Pěstitel	112583500/0
74	ŠROUB	112793102/0
75	Kormidelní deska	337580550/0
76	VOLANT	337961200/0
