Náhradní díly - rozkres - ST 1030 E ST 1030 E (1994) - Šnek Sestava

vše pro vaše stroje

ST 1030 E ST 1030 E (1994)

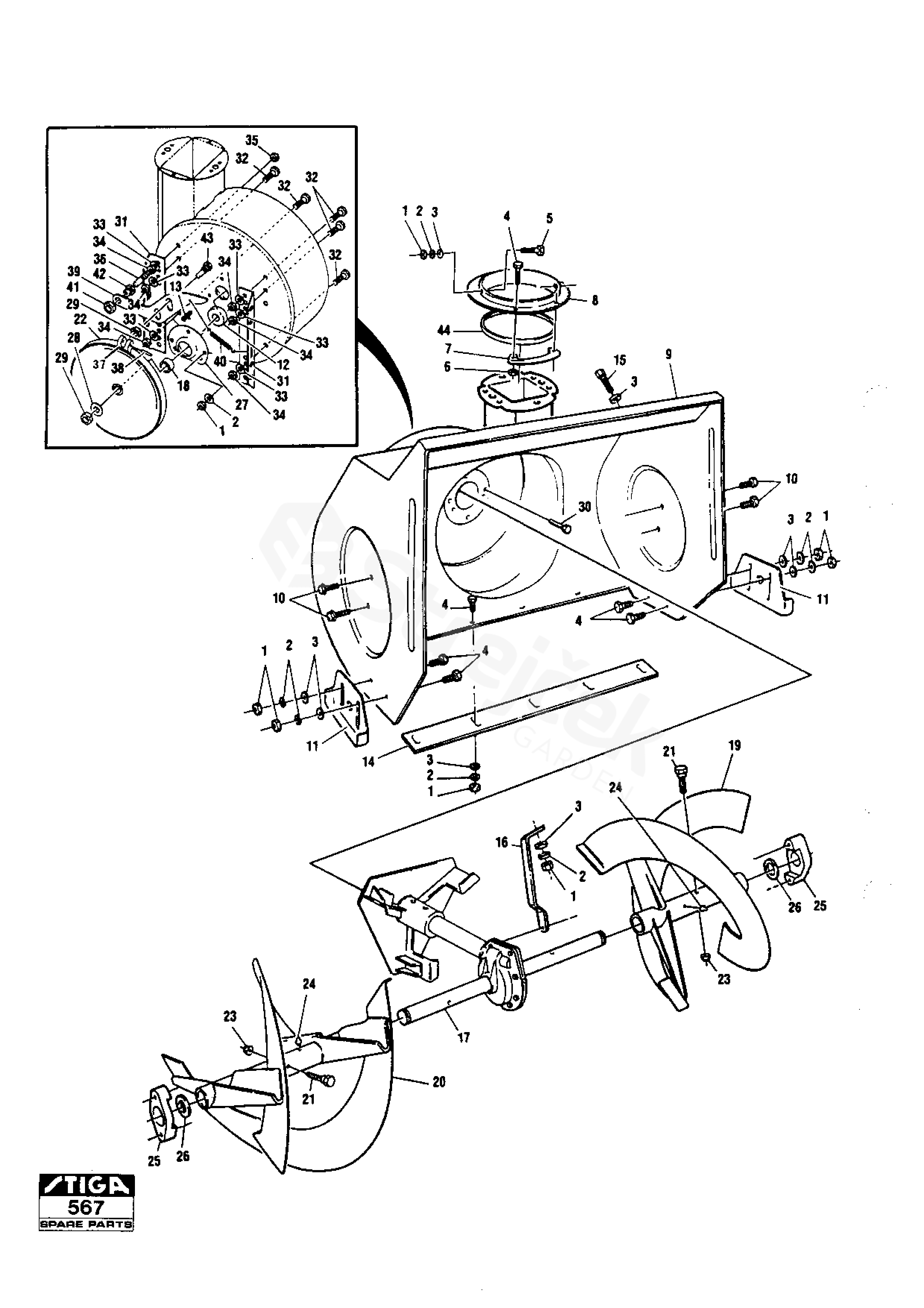

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro ST 1030 E (1994)

1	MATICE	9795-3631-02
2	PODLOŽKA	9683-0030-02
3	PODLOŽKA	9699-0028-02
4	ŠROUB	9899-3622-16
5	ŠROUB	1812-0388-01
6	MATICE	1812-1106-01
7	POJISTNÝ KROUŽEK	1812-1198-01
8	PŘÍRUBA	1812-1220-01
9	Šnekové Domek 30	1812-1296-01
10	ŠROUB	1812-0387-01
11	NASTAVENÍ VÝŠKY	1812-1158-01
12	KULIČKOVÉ LOŽISKO	1812-1229-01
13	KLÁVESA	1812-1167-01
14	Škrabka Bar 30	1812-1252-01
15	ŠROUB	9988-3625-16
16	Složená Uložení převodovky	1812-0663-01
17	Převodovka Box Sestava	1812-1301-01
18	Distanční oběžné kolo	1812-1265-01
19	Šnek L.H.	1812-1267-01
20	Šu-Rýn	1812-1268-01
21	Sada smykových šroubů	1812-9006-01
22	Šneková kladka	1812-1261-01
24	GREASE FITTING	1812-0274-01
25	LOŽISKO	1812-0347-01
26	ROZPĚRKA	1812-0397-01
27	Ložisko držáku	1812-1250-01
28	PODLOŽKA	9699-0038-02
29	MATICE	9743-5421-32
30	Oběžný eller Stud	1812-1221-01
31	MONTÁŽNÍ PŘÍPRAVEK	1812-1176-01
32	ŠROUB	9988-3719-16
33	PODLOŽKA	9683-0035-02
34	MATICE	9795-3731-02
35	MATICE	9743-3721-32
36	BRAKE ARM STUD	1812-1288-01
37	BRZDOVÁ DESTIČKA	1812-1244-01
38	KOLÍČEK	1812-0401-01
39	Brzdové rameno	1812-1286-01
40	Vratná Pružina	1812-1162-01
41	MATICE	1812-1165-01
42	Otočný šroub brzdového ramene	1812-1287-01
43	Brzdové rameno Adj.Bolt	1812-1285-01
44	Výhoz RING	1812-1180-01
