Náhradní díly - rozkres - C 1648 Li C 1648 Li (2015) [274161000/A15] - Baterie řetězové pily HH

vše pro vaše stroje

C 1648 Li C 1648 Li (2015) [274161000/A15]

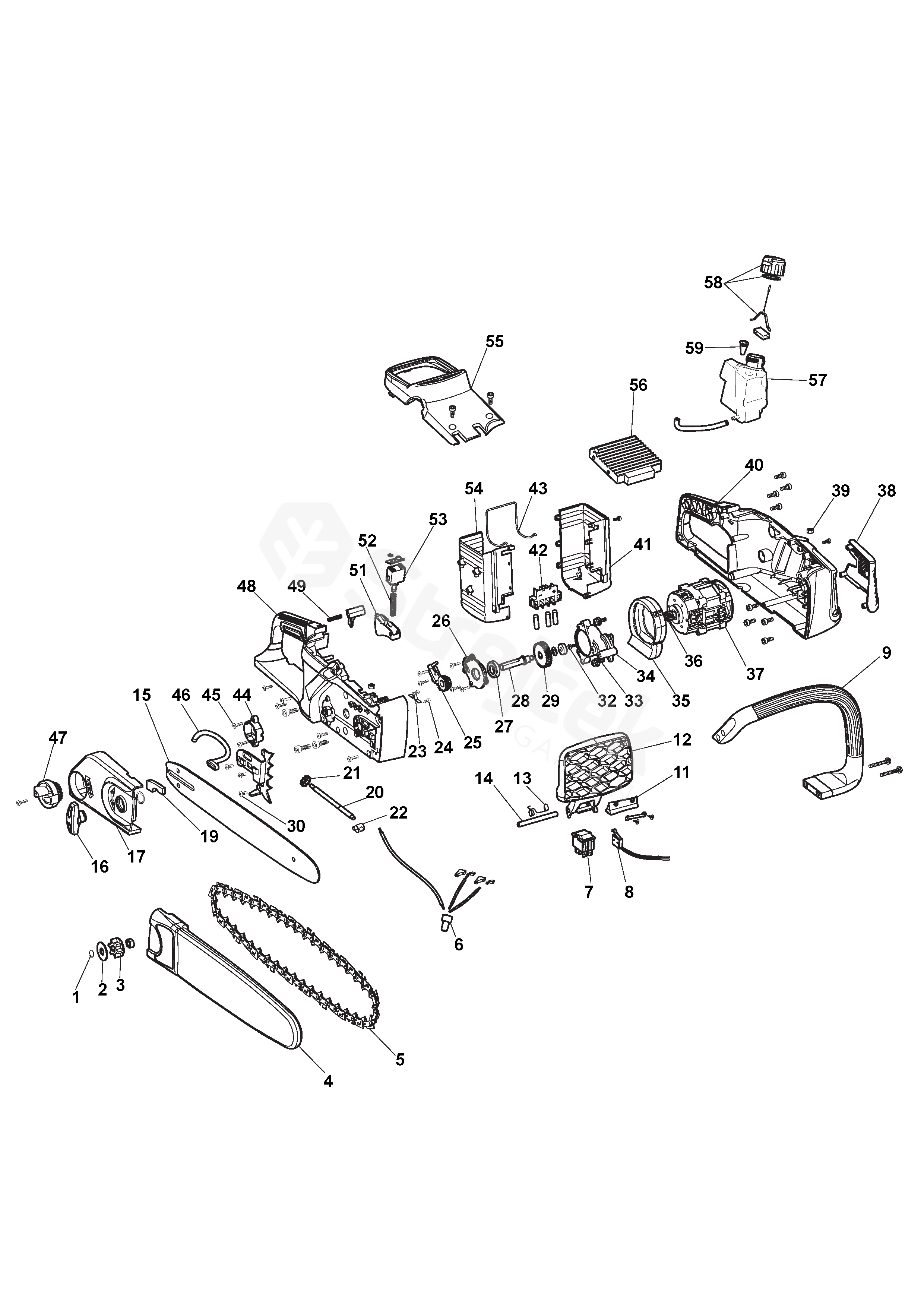

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro C 1648 Li (2015) [274161000/A15]

1	Ségrovka	112608500/0
2	PODLOŽKA	118810480/0
3	ŘETĚZKA	118803294/0
4	Vodicí lišta 16palců	1421601-01A
5	Řetěz 16"-3/8"-0,050"-57E	1430157-01A
6	SVORKA	118803230/0
7	VYPÍNAČ	118803343/0
8	VYPÍNAČ	118803341/0
9	PŘEDNÍ RUKOJEŤ	118803409/0
11	KRYT	118803331/0
12	KRYT	118803417/0
13	PRUŽINA	118803267/0
14	BRAKE SHAFT	118803245/0
16	Knoflík, Žlutá	118803463/0
17	Boční kryt	118803404/0
19	PODLOŽKA	118803330/0
20	OZUBENÉ SOUKOLÍ	118803243/0
21	OZUBENÉ SOUKOLÍ	118803297/0
22	ŠROUB	118803273/0
23	PRUŽINA	118803276/0
24	ŠROUB	2122120
25	OLEJOVÉ ČERPADLO KOMPL.	118803465/0
26	Převodovka Kryt	118803248/0
27	KULIČKOVÉ LOŽISKO	3112190
28	Výstupní hřídel	118803261/0
29	OZUBENÉ SOUKOLÍ	118803259/0
30	Oblečení, Šrouby	6981285
32	ŠROUB	6985061
33	ŠROUB	112727790/0
34	Skříň převodovky	118803247/0
35	Vedení výstupu vzduchu	118803314/0
36	OZUBENÉ SOUKOLÍ	118803254/0
37	Střídavý motor	118803332/0
38	Levý popis Domek	118803426/0
39	MATICE	112292100/0
40	Levé pouzdro	118803446/0
41	Pouzdro baterie, vlevo	118803312/0
42	Západka baterie	118803302/0
43	PRUŽINA	118803250/0
44	SVORKA	118803310/0
45	ŠROUB	6981269
46	Olejová trubka	118803325/0
47	Knoflík, Žlutá	118803434/0
48	Pravé Domek	118803452/0
49	PRUŽINA	118803264/0
51	PÁČKA	118803448/0
52	PRUŽINA	118803266/0
53	VYPÍNAČ	118803339/0
54	Pouzdro baterie, vpravo	118803311/0
55	KLIKOVÁ SKŘÍŇ	118803444/0
56	Komponenty desek plošných spojů	118803468/0
57	OLEJOVÁ NÁDRŽ	118803319/0
58	OIL Nádrž CAP	118803348/0
59	VENTIL	118803365/0
