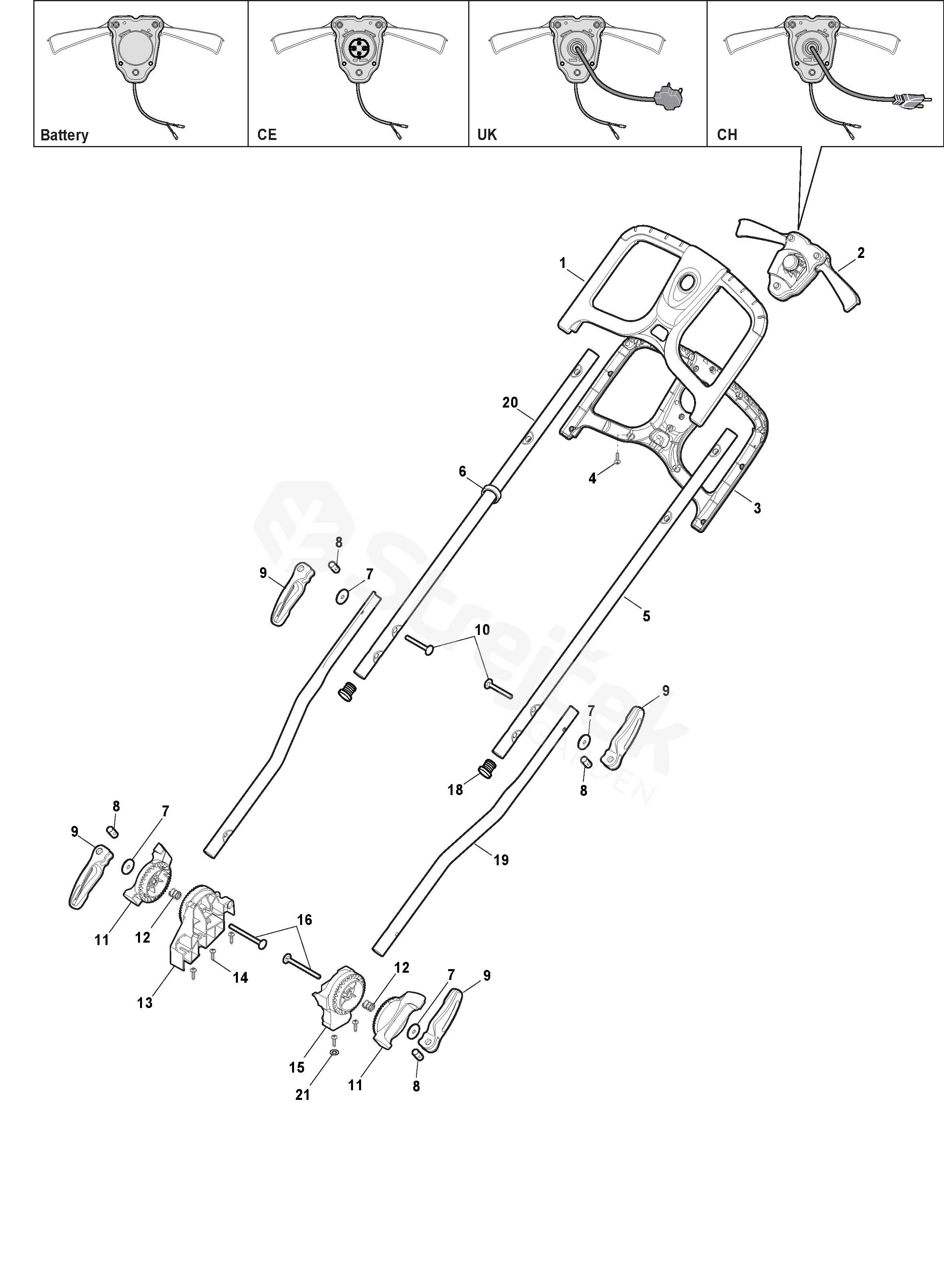

Náhradní díly - rozkres - GEW 38 Li GEW 38 Li (2014) - Rukojeť, horní část

vše pro vaše stroje

GEW 38 Li GEW 38 Li (2014)

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro GEW 38 Li (2014)

1	Horní polovina spínače rukojeti	322291070/0
2	Mrtvý ruční spínač CE	381600521/0
3	Dolní poloviční spínač rukojeti	322291033/0
4	ŠROUB	112728713/0
5	Rukojeť spodní část	381007515/0
6	SVORKA	122192000/1
7	PODLOŽKA	112523050/0
8	KOLÍČEK	122524352/0
9	Upevňovací rukojeť páky	322319526/0
10	ŠROUB	122943016/0
11	Spoje rukojeti	322246102/0
12	LOŽISKO	122430210/0
13	Pravý spoj	322745052/0
14	ŠROUB	112728714/0
15	Levý spoj	322745051/0
16	ŠROUB	122943017/0
18	Polyetylenová tlačná silnice D=20inch	118566112/0
19	Rukojeť spodní část	381007513/0
20	Pravé táhlo, spodní část	381007514/0
21	PODLOŽKA	112521320/0
