MOWER DECK 107 MOWER DECK 107 (2005)

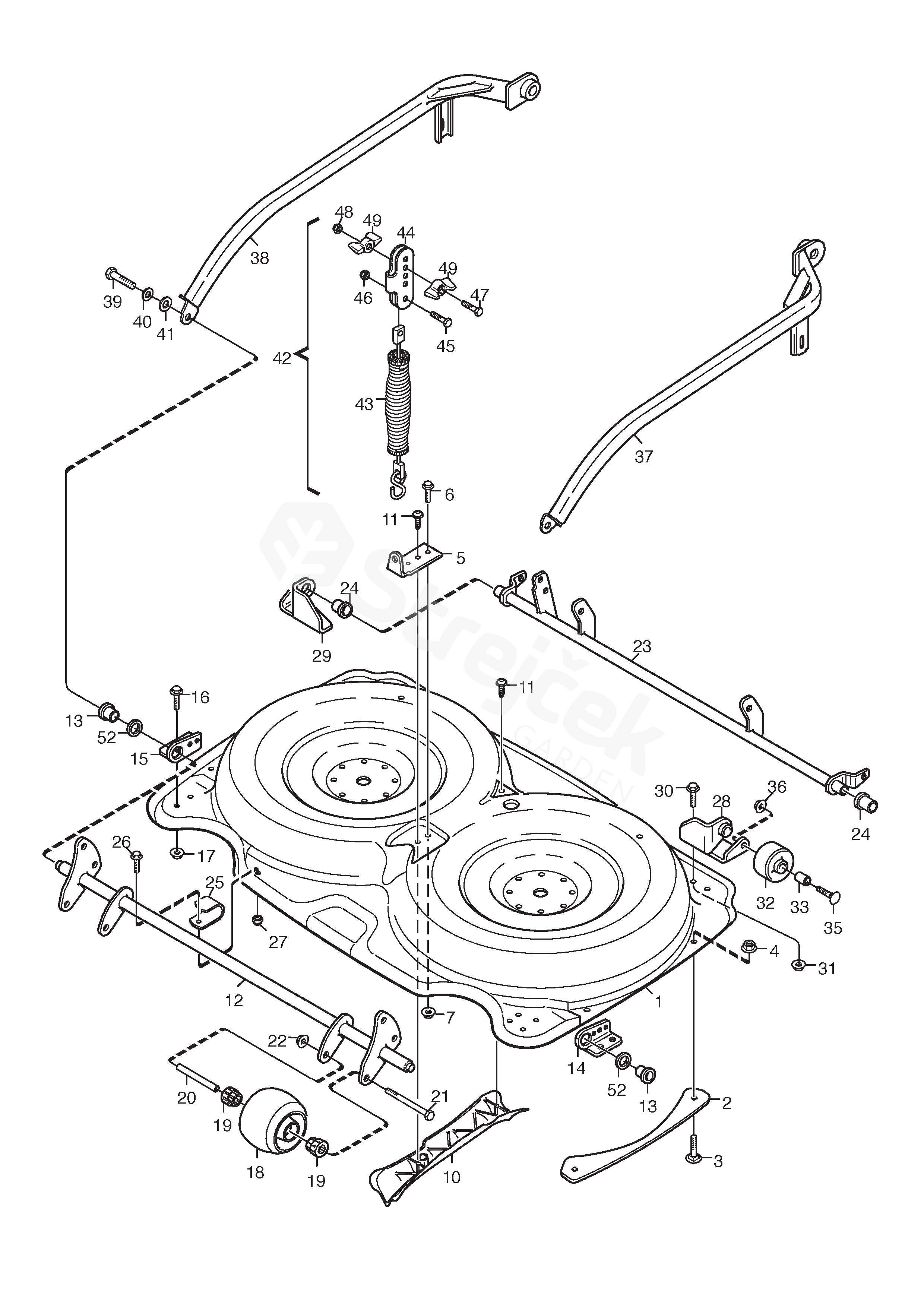

Najeďte myší na rozkres

kolečko: přiblížení, levé tlačítko: pohyb

Další díly pro MOWER DECK 107 (2005)

1	Skříň-sekačka Žací ústrojí červená	1134-5187-05
2	VODÍCÍ DESKA	1134-4323-01
3	ŠROUB	9897-0616-16
4	MATICE	9739-0631-22
5	Zvedací držák (černý)	1134-4320-06
6	ŠROUB	9959-0820-16
10	VODÍCÍ LIŠTA	1134-4905-01
11	ŠROUB	9838-9530-12
12	Přední náprava (červená) 2-18	1134-4890-05
13	Ložisko (D=20,4)	1134-0068-00
14	Držák ložiska-Lh	1134-4292-01
15	LOŽISKOVÁ OPĚRA	1134-4292-02
16	ŠROUB	9959-0816-16
17	MATICE	9739-0831-22
18	KOLO	1134-4284-01
19	LOŽISKO	1134-4319-01
20	HŘÍDEL KOLA	1134-4318-01
21	ŠROUB	9997-0812-02
23	Zadní náprava červená	1134-4876-06
25	OPĚRNÁ MISKA	1134-4689-01
26	ŠROUB	9959-0616-16
27	Matice	9747-0631-02
28	Nástavec kola-Lh	1134-4299-01
29	Připevnění kola-Rh	1134-4299-02
32	VÁLEČKOVÉ LOŽISKO	1134-3434-01
33	BUSHING	1134-0041-05
35	ŠROUB	9897-1060-12
36	MATICE	9739-1031-22
37	Rameno Žacího ústrojí červené sekačky, vlevo	1134-4324-09
38	Rameno Žacího ústrojí s červenou sekačkou, vpravo	1134-4324-10
39	ŠROUB	9997-1016-16
40	PODLOŽKA 10 x 26 x 2,0	9699-0030-02
41	PODLOŽKA 17 x 30 x 3,0	9699-0104-02
42	SÁČEK S PŘÍSLUŠENSTVÍM Pos 43 - 49 vč.	1134-4688-02
43	PRUŽINA	1134-4574-01
44	PRUŽINA	1134-4577-01
45	ŠROUB	9997-0825-16
46	MATICE	9747-0831-02
47	ŠROUB	9997-0835-12
49	KŘÍDLOVÁ MATICE	1134-4481-01
52	PODLOŽKA	1134-4745-01
99	Návod k obsluze Není nemocný.	8211-3058-01
