Castelgarden
>
Lawn Mower
>
XA 52 RHS XA 52 RHS (2004)
>
Handle + Transmission 4- Speed
Back to
XA 52 RHS
XA 52 RHS (2004)
Handle + Transmission 4- Speed
XA 52 RHS
XA 52 RHS (2004)

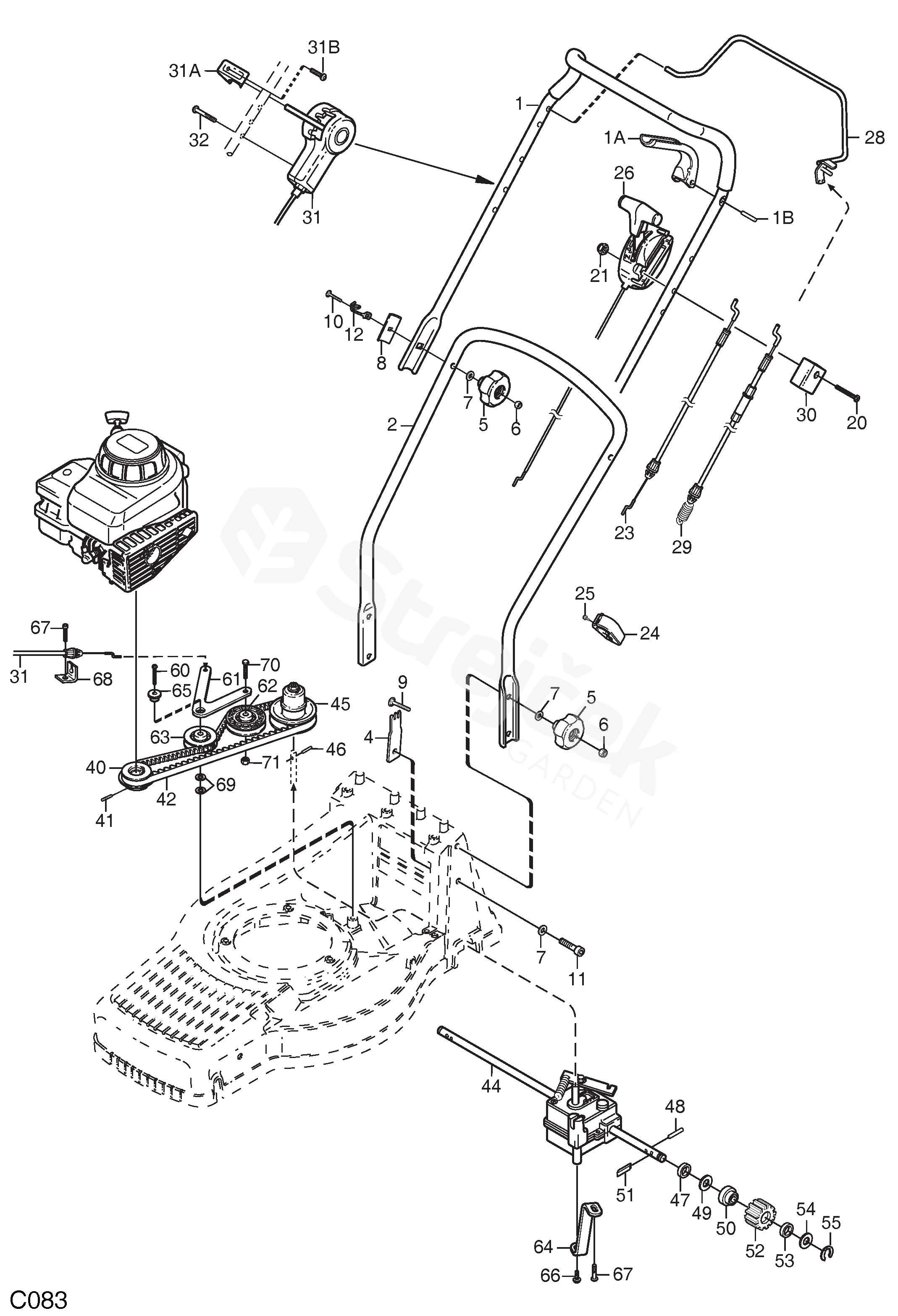

Hover mouse on parts list
Wheel:
Zoom, left button:
Movement
Other parts
For
XA 52 RHS (2004)
1
Locating Pin
Pos. 1B
9595-0258-00
2
Handlebar-lower part
1111-3248-01
4
Attachment plate
1111-3024-01
5
Locking Knob
1111-3023-01
6
Nut
9795-3531-02
7
Washer
9699-0028-02
8
Reinforcement
1111-0178-00
9
Screw
L = 38 mm
9899-3538-16
10
Screw
L = 57 mm
9899-3557-12
11
Screw
9939-0820-16
12
Eyelink
1111-3062-01
20
Screw
L = 70 mm
9948-0670-16
21
Lock Nut
9747-0631-02
23
Cable, Thread Engine Brake
1111-3250-01
24
Cable Holder
1111-2018-01
25
Screw
9836-9216-12
26
Throttle Control
1111-3301-02
28
Lever
1117-1374-01
29
Clutch Cable
1111-3387-01
30
Cable Holder
1111-2969-01
31
Variator Control
Pos. 31B
1111-2971-01
32
Screw
9838-9540-12
40
Belt Pulley
1111-2433-01
41
Screw
9910-0612-16
42
V-Belt
9585-0136-01
44
Spring
Pos. 44A / Not ill.
1111-3446-01
45
Variator Assy
1111-3001-01
46
Locating Pin
9594-0026-00
47
Seal Ring
9404-0083-00
48
Pin
1111-2382-01
49
Washer
9695-0013-00
50
Washer
1111-2829-01
51
Key
1111-3256-01
52
Gear Wheel
1111-3075-01
53
Washer
1111-2830-01
54
Washer
9695-0013-00
55
Circlip
9652-0010-04
60
Screw
9943-0650-16
61
Tension Arm
1111-2942-01
62
Belt Pulley
1111-2746-01
63
Tension Roller
1111-2747-01
64
Bracket
1111-2943-01
65
Spacer
1111-2423-01
66
Screw
9838-9522-12
67
Screw
9947-0616-16
68
Attachment
1111-2469-01
69
Washer
9699-0060-02
70
Screw
9997-0630-12
71
Lock Nut
9747-0631-02
